آلة اللحام ذات السرعة القابلة للقص و الروتاري SKF Bearing 2M Table VFD Control

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Well Leader
إصدار الشهادات: CE,ISO
رقم الموديل: HB-100
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حالة خشبيّ
وقت التسليم: 7DAYS
شروط الدفع: L/C, D/A, D/P, T/T, ويسترن يونيون
القدرة على العرض: 100sets لكلّ شهر
معلومات تفصيلية
المنتج: ميضعة الأنابيب سعة: 10000 كجم
وظيفة: تدوير وإمالة مكان المنشأ: وشى ، CN
شهادة: م كابل التحكم: 10 م
تسليط الضوء:

tube welding positioner

,

welding rotators positioners


منتوج وصف

ميضعة مواسير اللحام الأصفر اللون 1000 كجم تصدير إلى أوروبا وافق CE

By combining a positioner with a welding power source and a torch stand, a welder can perform semiautomatic welding that is productive and ergonomically friendly. من خلال الجمع بين جهاز تحديد المواقع ومصدر طاقة اللحام وحامل الشعلة ، يمكن للحام أن يؤدي اللحام شبه الأوتوماتيكي وهو منتج وصديق للبيئة. The positioner holds the part and maneuvers it under a stationary torch. يتحكم الموضع في الجزء ويديره تحت شعلة ثابتة. This torch can be fitted with a weaving device to allow oscillation to fill large gaps or V-grooves. يمكن تجهيز هذه الشعلة بجهاز نسج للسماح للتذبذب بملء الفجوات الكبيرة أو الأخاديد V. Consistent speed and torch position improve the quality of the weld with greater repeatability. تعمل السرعة الثابتة وموضع الشعلة على تحسين جودة اللحام مع إمكانية تكرار أكبر. By using a communication cable between the integrated positioner and a welding power supply, the operator only needs to signal a start through a foot pedal or a start button, and the welding cycle will continue until the signal is automatically sent that it has completed. باستخدام كبل اتصال بين جهاز تحديد المواقع المدمج ومصدر طاقة اللحام ، يحتاج المشغل فقط إلى الإشارة إلى بداية من خلال دواسة قدم أو زر بدء ، وستستمر دورة اللحام حتى يتم إرسال الإشارة تلقائيًا بعد اكتمالها. This method, typically used on a circumferential weld, can incorporate dwell times to create a puddle and fill the crater. هذه الطريقة ، التي تستخدم عادة في اللحام المحيطي ، يمكن أن تتضمن أوقاتًا ثابتة لإنشاء بركة وملء الحفرة. The completed part is removed and another is started. تتم إزالة الجزء المكتمل ويبدأ جزء آخر.


نموذجHB-03HB-10HB-30HB-100
تصنيف القدرة300 كجم1000 كجم3000 كجم10000 كجم
الجاذبية القصوى في القدرة المقدرة200 ملم300 ملم300 ملم400 ملم
أقصى غريب الأطوار في القدرة المقدرة150 ملم150 ملم200 ملم200 ملم
تناوب السرعة (دورة في الدقيقة)0.2-20.12-1.20.05-0.50.05-0.5
إمالة السرعة (دورة في الدقيقة)باليد / 1.30.350.350.2
نطاق الإمالة0-90 درجة0-120 درجة0-120 درجة0-120 درجة
تدوير قوة المحرك0.37 كيلوواط0.55 كيلو وات1.1 كيلو واط1.5 كيلو وات
إمالة قوة المحرك0.37 كيلوواط0.55 كيلو وات1.1 كيلو واط2.2 كيلو واط
قطر الجدولmm600mmΦ900mm001300mmmm2000mm


How a weldment is attached to a positioning device is as important as the positioner itself, because this is the point where separation would naturally occur. إن كيفية توصيل اللحام بجهاز تحديد المواقع لا يقل أهمية عن جهاز تحديد المواقع نفسه ، لأن هذه هي النقطة التي يحدث فيها الفصل بشكل طبيعي. Production fixtures are designed for a specific application performed repeatedly. تم تصميم تركيبات الإنتاج لتطبيق معين يتم إجراؤه بشكل متكرر. This type of fixture is mounted permanently to the positioner, and its specific shape allows for easy part alignment. يتم تثبيت هذا النوع من التركيبات بشكل دائم على جهاز تحديد المواقع ، ويسمح شكله المحدد بمحاذاة الأجزاء بسهولة.
Round parts often are attached by a three-jaw chuck. غالبًا ما يتم إرفاق الأجزاء المستديرة بواسطة ظرف ثلاثي الفك. The part must not pull away from the jaws when the part extends from the table. يجب ألا ينسحب الجزء بعيدًا عن الفكين عندما يمتد الجزء من الطاولة. Also, the part may expand or contract from the heating and cooling that occur during and after the welding process, which can change the grip that the chuck has on the workpiece. أيضا ، قد يتمدد الجزء أو يتقلص من التسخين والتبريد الذي يحدث أثناء وبعد عملية اللحام ، مما يمكن أن يغير قبضة الظرف على قطعة العمل.

مواصفات:
- هيكل محمل عالي الدقة مع غير محدود
تناوب 360 درجة.
- ميتسوبيشي / شنايدر العاكس لتوفير سرعة متغيرة بدون خطوات.
- المكونات الكهربائية Siemens / Schneider.
- صندوق بعيد مع كبلات طويلة.
- صندوق تحكم لاسلكي اختياري.
- بيان درجة الإمالة
- مفتاح محدود لمنع الإفراط في الإمالة.
- وافق م.

التكوينات الرئيسية:
1. تدوير المحرك: 3Kw ، ماركة "Invertek" ، صنع Wuxi.
2. محرك الإمالة: 4Kw ، مع الفرامل ، ماركة "Invertek" ، Wuxi مصنوع.
3. قم بتدوير علبة التروس مع تروس دائرية ، ماركة "Aochuang" ، مصنوعة من Wuxi.
4. إمالة علبة التروس ، ماركة "Hangtian" ، صنع تشجيانغ.
5. محامل ، ماركة "SKF" ، صنع اليابان.
6. عاكس ، ماركة "شنايدر" ، صنع في الصين.

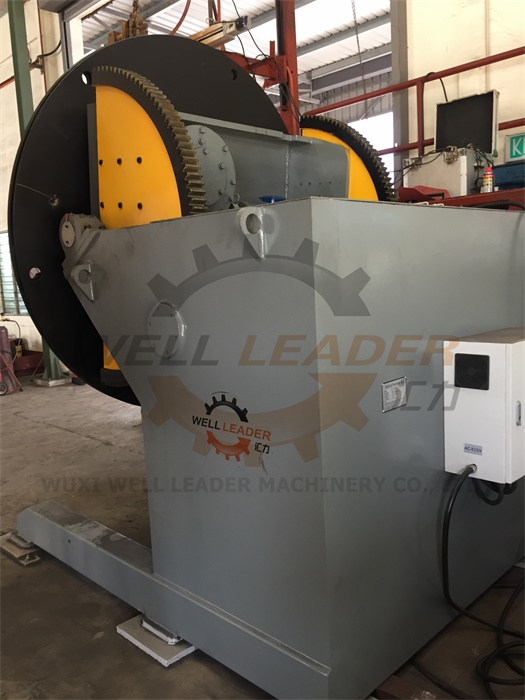

آلة اللحام ذات السرعة القابلة للقص و الروتاري SKF Bearing 2M Table VFD Control 0

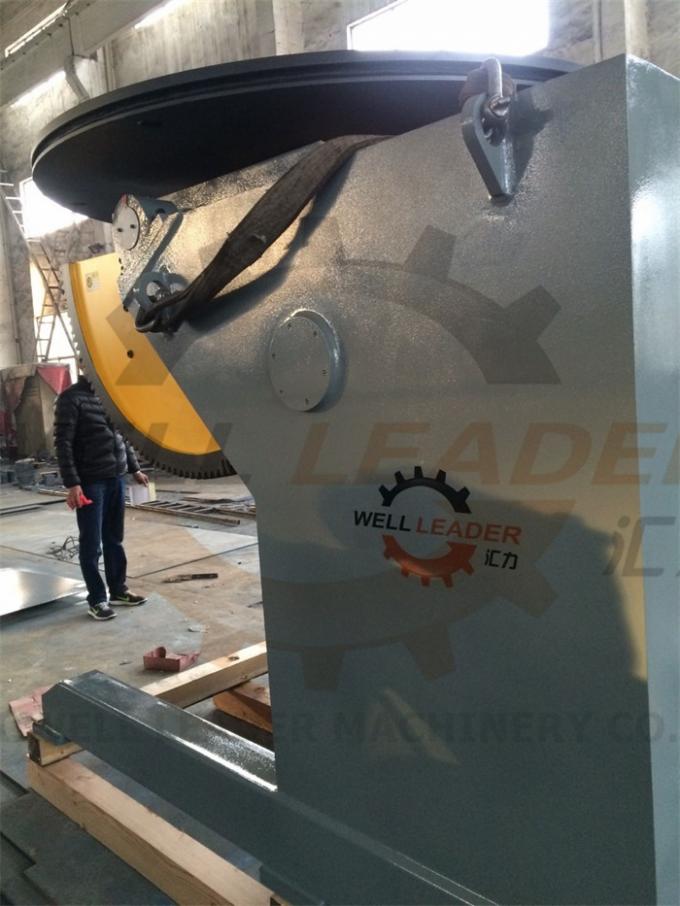

آلة اللحام ذات السرعة القابلة للقص و الروتاري SKF Bearing 2M Table VFD Control 1
