تفاصيل المنتج:
|
مدخل الطاقة: | 3PH AC 380V 50Hz | رفع السكتة الدماغية: | 7500 ملم |
---|---|---|---|
نطاق قطر الأنبوب: | 8000-15000 ملم | حجم المنصة: | 15000 × 9800 مم |
سعة التحميل المصنفة: | 4000 كجم | سرعة رفع المنصة: | 80-800 ملم/دقيقة |
محرك رفع المنصة: | 2 × 3 كيلوواط | تنظيم السرعة: | العاكس |
طاقة محرك لوحة الشريحة: | 2 × 0.12 كيلوواط | لوحة الشريحة سرعة المتحركة: | 150-1500 مم/دقيقة |
الطريق رفع المنصة الطريق: | اقتران السلسلة والرسائل المسننة | مناسب لطول التماس MAX LS: | 4500 ملم |
المنزلق المحرك: | 300 × 300 ملم (2 مجموعات) | ||
إبراز: | منصة رفع لحام خيط طولي,منصة رفع الأنابيب ذات القطر الكبير,منصة رفع الأدوات الثقيلة,Large Diameter Pipe Lifting Platform,Heavy Duty Lifting Platform |

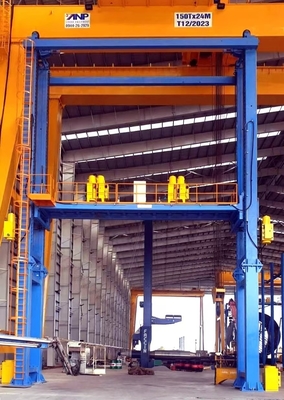

منصة اللحام من نوع البرتاري MH150 هي نظام رفع صناعي مصمم لحام خيط طولي عالي الدقة على قطع العمل الأسطوانية الضخمة مثل أبراج الرياح ،أوعية الضغط، أو أنابيب الصلب الهيكلية. مع أقصى ضربة رفع من 7500 مم ومدى المنصة من 15 م × 9.8 م ، فإنه يوفر أداء متين ، وقدرة عالية على الحمل ، وأنظمة سلامة المستخدم موثوق بها.
الهيكل:
يتكون النظام من عمودين عموديين (الأجزاء العلوية والسفلية) ، ومنصة رفع، وآلية رفع، ووحدات انزلاق ذات محورين، وسلم أمان، ونظام تحكم كهربائي كامل.

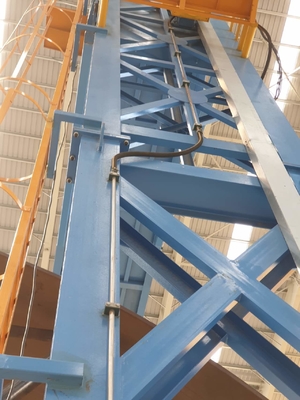

الأعمدة:
تم تصميمها مع ملفات تعريف الوقود والألواح. يتضمن القسم العلوي مسارات عمودية للسفر الدقيق إلى أعلى / أسفل المنصة. يضمن التصميم صلابة ممتازة وتوازن هيكلي.

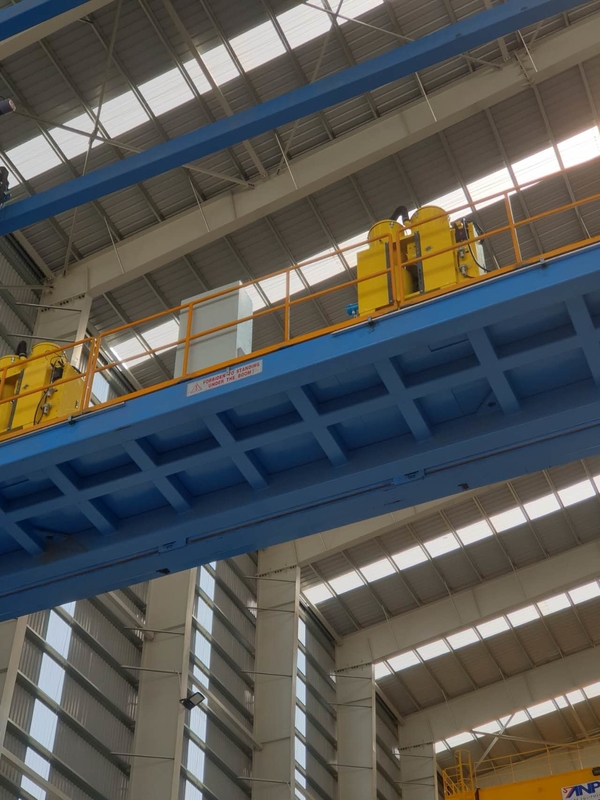

منصة رفع:
مصنوعة من الإطار المطاطي للصفائح والصفائح مع الأرضية المضادة للنزلاق والحواجز الثلاثية الجانبية.
عربة توجيه مع ست مجموعات من عجلات توجيه قابلة للتعديل الغريب.
نظام إيقاف السقوط الذي يقفل العربة ميكانيكياً عند فشل السلسلة.
وحدتان متحركتان (300 × 300 ملم) لتركيب مشعل لحام ، مع توجيه خطي للصندوق والعجلات.
آلية رفع:
يستخدم محركات مكابح متغيرة مزدوجة بقوة 3 كيلوواط مع نظام القيادة السلسلة والعجلات الدوارة ، مجهزة بوزن مضاد لرفع سلس ومستقر.
لا، لا، لا | البند | الوحدة | القيمة |
---|---|---|---|
1 | طاقة المدخل | | 3PH AC 380V 50Hz |
2 | ضربة ارتفاعية | ملم | 7500 |
3 | نطاق قطر الأنابيب | ملم | 8000 15000 |
4 | حجم المنصة | ملم | 15000 × 9800 |
5 | سعة الحمل المسموح بها للمنصة | كيلوغرام | 4000 |
6 | سرعة الرفع | ملم/دقيقة | 80 ¢800 |
7 | محرك رفع المنصة | كيلوواط | 2 × 3 |
8 | تنظيم السرعة | | عاكس |
9 | قوة محرك الصفيحة | كيلوواط | 2 × 0.12 |
10 | سرعة تحرك الصفيحة | ملم/دقيقة | 1501500 |
11 | محرك الرفع | | التوصيل بالسلسلة والعجلات |
12 | أقصى طول للخياطة LS | ملم | 4500 |
13 | حجم الشريحة المتحركة | ملم | 300 × 300 (2 مجموعات) |
محركات رفع مزدوجة مع وزن مضاد للحركة العمودية السلسة
هيكل لحام ثقيل ، مناسبة للأنابيب الكبيرة التي يصل قطرها إلى 15 متر
مجموعات عجلات دليل مضادة للتحرك قابلة للتعديل لتوجيه عمودي دقيق
آلية السلامة المتكاملة ضد السقوط
آليات الزحف ذات المحورين لتحديد موقع مشعل اللحام المرن
مصممة للعمل المستمر (24/7) في البيئات الساحلية ذات الرطوبة العالية
