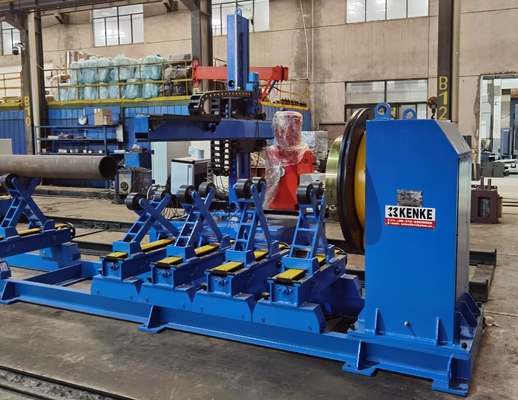

VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة

VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة
VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة

صورة كبيرة :  VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة

تفاصيل المنتج:
مكان المنشأ: ووكسي الصين
اسم العلامة التجارية: KENKE
إصدار الشهادات: CE, ISO9000
رقم الموديل: TWB40
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Please check with us
تفاصيل التغليف: مناسب للنقل البحري
وقت التسليم: 40 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 5 مجموعات لكل شهر

VFD TWB40 جهاز تحديد موقع لحام الأنابيب مع 3 شيكات الفك وأدوات دعم مزدوجة

وصف
قدرة التحميل: 4000 كجم قطر منضدة العمل: Ø1000 ملم
سرعة الدوران: 0.05 - 1.0 دورة في الدقيقة زاوية الدوران: 360 درجة
التحكم في السرعة: VFD (محرك التردد المتغير) قوة دوران المحرك: 1.1 كيلو واط
نطاق قطر الوعاء (دعم الأسطوانة): 150-720 مم (تصل إلى 1150 ملم مع الرقص) مجموعة التثبيط من 3 فخر تشاك: 100-500 مم
إبراز:

محرك تحميل أنابيب الأدوات ذات الدعم المزدوج,جهاز تحميل أنابيب الصفحة الثلاثية,جهاز تحديد المواقع لتحريك أنابيب VFD

,

3-Jaw Chuck Pipe Welding Positioner

,

VFD Pipe Welding Positioner

حل تحديد المواقع الثقيل للصيانة المحيطة بالأنابيب

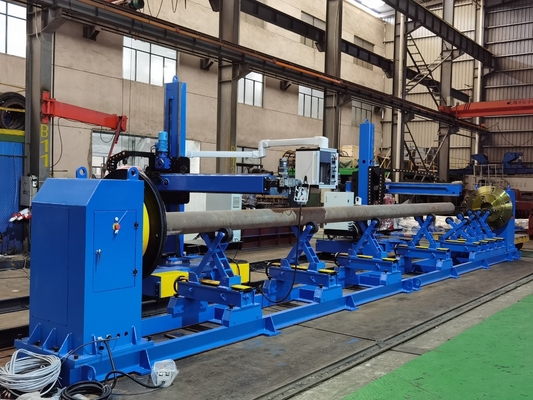

TWB40 هو جهاز تحديد موقع لحام أنابيب عالي الأداء مصمم لتدوير المكونات الأسطوانية بدقة وتثبيتها لعمليات لحام الخياطة المحيطية.إنه يدمج رأس قوي، أدوات دعم مزدوجة قابلة للتعديل، ومدفوع ذاتية التركيز بثلاثة فكيريات للتعامل مع الأنابيب بمرونة وآمنة.هذا جهاز تحديد المواقع مناسب بشكل خاص لتطبيقات لحام TIG / MIG / MAG عالية الضغط على أوعية الضغط، أنابيب، ومكونات أنابيب طويلة.


الهيكل والخصائص

  • الرأس مع الدفع المتحرك:
    المحرك الدواري الرئيسي يتكون من محرك التيار المتردد + خفيف الدودة. تصاعد معدل التروس C45 المتصلب ينخرط في محمل تدور مثبت على الإطار الأساسي ،ضمان كفاءة نقل عالية وتناوب مستقر.

  • نظام عجلات الدعم المزدوج:
    يتم تضمين اثنين من أدوات الدعم القابلة للتعديل ، مع عجلات فولاذية على أعمدة مرتفعة يدويًا.يمكن تعديل المسافة والارتفاع بين الأدوات لتتناسب مع قطرات الوعاء تصل إلى 720 مم (أو 1150 مم مع محولات الفوهة). نظام المسمار اليدوي + بوجي يسمح بموقع خطي سلس للدراجات.

  • الإطار الأساسي للخدمات الثقيلة:
    يتم لحام القاعدة من الفولاذ الملفوف والصفائح السميكة. تضمن الواجهات المصنعة محاذاة الرأس ودعم العجلات بشكل صحيح.

  • (تشاك) ذات التركيز على الفك
    يسمح المكبس القياسي بالضغط السريع لأطراف الأنابيب ضمن نطاق قطرها 100 × 500 مم. يتم تركيبها عبر المسامير على الطاولة الدورية.

  • نظام التحكم:
    مجهزة بجهاز VFD (تحريك التردد المتغير) لضبط السرعة بدون خطوات ، وصندوق التحكم عن بعد سلكي 6 أمتار للعمل عن بعد آمن.


المواصفات التقنية

لا، لا، لا البند المواصفات
1 النموذج TWB40
2 السعة 4000 كجم
3 طاقة المدخل 3PH AC 380V 50Hz
4 قطر طاولة العمل Ø1000 ملم
5 سرعة الدوران 0.05 ️ 1.0 دورة في الدقيقة
6 زاوية الدوران 360 درجة
7 تحكم السرعة VFD (محرك التردد المتغير)
8 قوة محرك الدوران 1.1 كيلوواط
9 نطاق قطر السفينة (دعم الدوار) 150×720 ملم (حتى 1150 ملم مع المسامير)
10 نطاق القيود من 3 فكي شاك 100×500 ملم
11 قدرة التيار الحالي لللحام 500 A
12 طول كابل التحكم عن بعد 6 م

المزايا الرئيسية

  • دوران عالية العزم للأنابيب الثقيلة

  • نظام دعم عجلات متعدد الأحجام لقطع العمل متعددة الأحجام

  • عجلة مركزية ذاتية للتركيب السريع للأنابيب

  • التحكم في الدوران المتغير بالكامل

  • متوافق مع عمليات TIG/MIG/MAG

  • تصميم وحداتي وقابل للصيانة
