جهاز تحديد المواقع متعدد الاستخدامات من سلسلة HBJ مع 400 ملم أقصى انحراف الجاذبية 0 ̊135 ̊45 ̊90 ̊45 ̊90 ̊ زاوية الانحناء

جهاز تحديد المواقع متعدد الاستخدامات من سلسلة HBJ مع 400 ملم أقصى انحراف الجاذبية 0 ̊135 ̊45 ̊90 ̊45 ̊90 ̊ زاوية الانحناء
جهاز تحديد المواقع متعدد الاستخدامات من سلسلة HBJ مع 400 ملم أقصى انحراف الجاذبية 0 ̊135 ̊45 ̊90 ̊45 ̊90 ̊ زاوية الانحناء

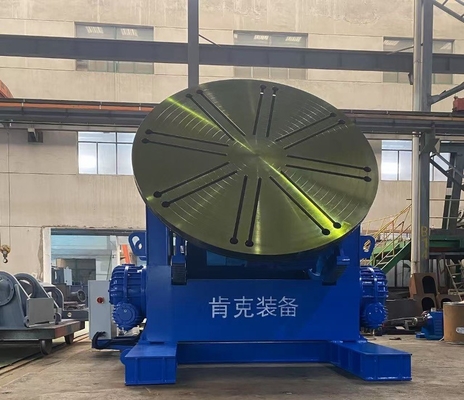

صورة كبيرة :  جهاز تحديد المواقع متعدد الاستخدامات من سلسلة HBJ مع 400 ملم أقصى انحراف الجاذبية 0 ̊135 ̊45 ̊90 ̊45 ̊90 ̊ زاوية الانحناء

تفاصيل المنتج:
مكان المنشأ: وشى ، الصين
اسم العلامة التجارية: KENKE
إصدار الشهادات: CE, ISO9000
رقم الموديل: سلسلة HBJ
شروط الدفع والشحن:
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: Please confirm with us
تفاصيل التغليف: حزمة صالحة للإبحار
وقت التسليم: 30 يوم عمل
شروط الدفع: 30٪ مقدما ، 70٪ من دولارات ترينيداد وتوباغو قبل الشحن
القدرة على العرض: 10 مجموعات الشهر ، 100 مجموعة في السنة

جهاز تحديد المواقع متعدد الاستخدامات من سلسلة HBJ مع 400 ملم أقصى انحراف الجاذبية 0 ̊135 ̊45 ̊90 ̊45 ̊90 ̊ زاوية الانحناء

وصف
قدرة الحمولة المقدرة: 10/20/30 ت قطر منضدة العمل: φ2000/φ3000/φ3000
ارتفاع المركز (محور الميل): 1650/1800/2100 ملم ارتفاع العمل الأفقي: 1920/2125/2460 مم
سرعة الدوران: 0.05-0.5/0.03–0.3/0.03–0.3 دورة في الدقيقة التحكم في سرعة الدوران: AC Servo بلا خطورة
قوة دوران المحرك: 2/3/4.5 كيلوواط سرعة الإمالة: 0.25 دورة في الدقيقة
إمالة قوة المحرك: 3/7.5/11 كيلوواط زاوية الانحدار: 0-135/-45–90/-45–90 °
الأعلى. غريب الأطوار (في الحمل المقدر): 200 ملم الأعلى. إزاحة الجاذبية (عند الحمل المقنن): 400 ملم
إبراز:

محرك تحديد موقع اللحام من سلسلة HBJ,جهاز تحديد موقع اللحام متعدد الاستخدامات,جهاز تحميل أنابيب متعددة الاستخدامات

,

Versatile Welding Positioner

,

Versatile Pipe Welding Positioner

حل متعدد الوسائط وموثوق به لتحديد موقع اللحام

تم تصميم أجهزة تحديد المواقع لحام KENKE's HBJ Series لتلبية متطلبات صناعات تصنيع المكونات الهيكلية المختلفة ، بما في ذلك تصنيع الغلايات ، وعلاء الضغط ،آلات الطاقة، وأكثر من ذلك. تساعد هذه المحطات على تقليل وقت اللحام المساعد ، وانخفاض كثافة العمل ، وتحسين الإنتاجية وجودة اللحام بشكل كبير.

خصائص المنتج

  • الميل والدوران القابل للتعديل:يدور طاولة العمل ويميل لتحقيق زوايا لحام مثالية. سرعة الدوران غير متدرجة ويتم التحكم فيها عبر نظام خدمة التيار المتردد ، مما يتيح التشغيل السلس والدقة.

  • هيكل قوي:يتم تصنيع الإطار من ألواح ومحافظ لحامية عالية القوة ، وتخفيف الإجهاد عن طريق التسخين لضمان المتانة طويلة الأجل دون تشوه.

  • نظام القيادة عالي الأداء:يتم تشغيل الدوران بواسطة محرك الفرامل الخدمية التيار المتردد ومقلل التروس ، مما يؤدي إلى تشغيل محمل تدوير للعمل السلس والقوي.يحتوي محمل الدوران على هيكل كرة من صف واحد مع صلابة ممتازة وطول العمر.

  • مائدة عمل سهلة الاستخدام:مجهزة بثمانية فتحات T الشعاعية ، وأربعة محركات أدوات الماكينة ، وخراطيم تحديد المواقع المركزية لسهولة تركيب الأجهزة المثبتة ومواءمة مختلف قطع العمل.

  • آلية الانحناء الدقيقة:يستخدم نظام الانحناء محركًا واحدًا لدفع قطاعات التروس المزدوجة عبر عمود طويل للحركة المزامنة.مجهزة بمحامل عجلات ذاتية التنسيق وتحديد المواقع بدقة بفضل محركات الفرامل الترددية.

  • لوحة التحكم الرقمية:يتضمن تشغيل عن بعد لاسلكي، وعرض سرعة رقمية، والتحكم الخدمي. المكونات الرئيسية هي مصدر من العلامات التجارية مثل سيمنس، دلتا، و ZH / تشجيانغ هنغ تشي.


المواصفات التقنية

البند الوحدة HBJ100 HBJ200 HBJ300
قدرة الحمل الاسمية t 10 20 30
قطر طاولة العمل ملم φ2000 φ3000 φ3000
ارتفاع المركز (محور الميل) ملم 1650 1800 2100
ارتفاع أفقي طاولة العمل ملم 1920 2125 2460
سرعة الدوران rpm 0.05 ٠5 0.03 ٠3 0.03 ٠3
تحكم سرعة الدوران ‬‬ AC سيرفو Stepless
قوة محرك الدوران كيلوواط 2 3 4.5
سرعة الانحناء rpm 0.25 0.25 0.25
قوة المحرك المتميل كيلوواط 3 7.5 11
زاوية الانحناء ° 0135 -45 ¢90 -45 ¢90
الحد الأقصى للكتلة (في الحمل الاسمي) ملم 200 200 200
الحد الأقصى للتراجع عن الجاذبية (في الحمل الاسمي) ملم 400 400 400

التكوين الكهربائي

مكون العلامة التجارية / المصدر
محرك الميل ZH / Hengchi
خفض الانحناء (تشيجيانغ هنغ تشي)
محرك الدوران ZH / Hengchi
خفض الدوران (تشيجيانغ هنغ تشي)
محامل محامل ويزو (ZWZ)
محمل التأرجح تشونهوي، شاندونغ
نظام التحكم بالخدمة دلتا
مكونات الجهد المنخفض سيمنز
