تفاصيل المنتج:
|
| قدرة الحمولة المقدرة: | 0.3 طن | قطر منضدة العمل: | φ600 ملم |
|---|---|---|---|
| ارتفاع مركز الإمالة: | 580 ملم | سرعة الدوران: | 0.1 ~ 1 r/min |
| التحكم في سرعة الدوران: | التحكم في الترددات بدون خطوة مع عاكس التيار المتردد | قوة دوران المحرك: | 0.18 كيلو واط |
| زاوية الانحدار: | 0 درجة ~ 90 درجة | إمالة قوة المحرك: | 0.18 كيلو واط |
| سرعة الإمالة: | 1 ص / دقيقة | الحد الأقصى للانحراف: | 150 ملم |
| أقصى مسافة مركز الجاذبية: | 200 ملم | قلادة التحكم عن بعد: | نعم.. |
| التبديل القدم: | نعم.. | ||
| إبراز: | 0.3 طن محرك تحديد الوضع لحام,أجهزة تحديد المواقع لللحام ذات المحرك,جهاز تحديد موقع لحام قطر طاولة العمل 600 مم,Motorized Welding Positioner,600 Mm Worktable Diameter Welding Positioner |
||

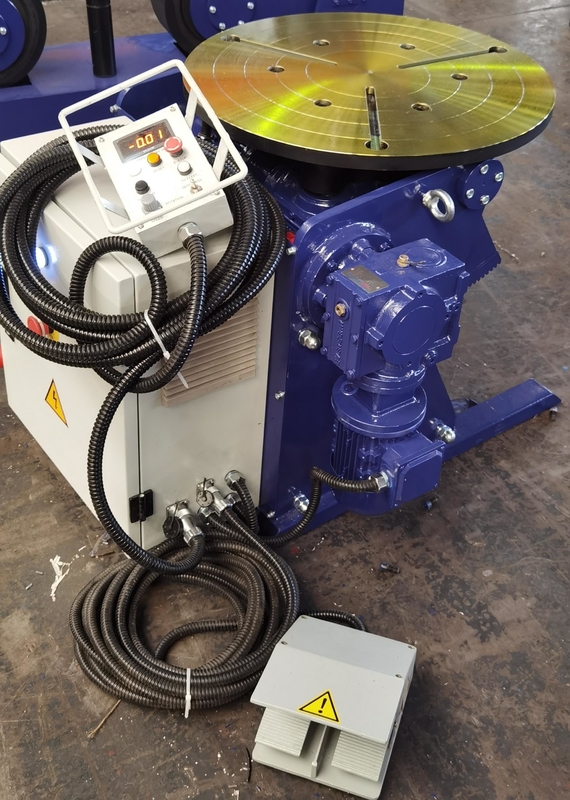

جهاز تحديد المواقع لحام HBJ03 هو عبارة عن عدادات ضيقة وموثوقة للتواء / الدوران مصممة لتوجيه قطع العمل الصغيرة والمتوسطة الحجم بدقة أثناء الحامية والتجميع.يجمع بين الدوران المحرك والانحناء لتحقيق زوايا وضعية مثالية، تحسين جودة اللحام وكفاءة التشغيل.
يتم تدوير طاولة العمل بواسطة محرك التيار المتردد من خلال مخفض عجلات الدودة. يشارك عجلة إخراج المخفض بمحامل تدور ، والذي يتم ربطه بقوة بطاولة العمل ،ضمان دوران سلس ودقيق.
يتم تشغيل الانحناء بواسطة محرك تخفيض دودة مزدوج المراحل ، ويقوم بنقل عزم الدوران إلى جهاز قطاعي. يؤمن عمود طويل مع عجلة مثبتة حركة انحناء متزامنة.التصميم يتضمن ربط محرك مرن لاستيعاب نبضات العزم، مما يقلل من تلف الاصطدام للمحرك وصندوق التروس أثناء الإفراط في الحمل.
يتم التحكم في سرعة الدوران من خلال نظام عاكس التيار المتردد بدون خطوات. يسمح مفتاح القدم بالتحكم في اتجاه الدوران بشكل مريح.يتم التحكم في النظام عن طريق قلادة عن بعد وصندوق التحكم الكهربائية، مجهزة بمكونات سيمنس و محول ياسكاوا لتحقيق دقة عالية ، وانخفاض الضوضاء ، وأداء ممتاز لمكافحة التداخل.
| لا، لا، لا | البند | المواصفات |
|---|---|---|
| 1 | النموذج | HBJ03 (التميل بالسيارة) |
| 2 | كمية | 1 مجموعة |
| 3 | قدرة الحمل الاسمية | 0.3 طن |
| 4 | قطر طاولة العمل | φ600 ملم |
| 5 | ارتفاع مركز الانحناء | 580 ملم |
| 6 | سرعة الدوران | 0.1 ~ 1 دورة/دقيقة |
| 7 | تحكم سرعة الدوران | التحكم في التردد بدون خطوات مع عاكس التيار المتردد |
| 8 | قوة محرك الدوران | 0.18 كيلوواط |
| 9 | زاوية الانحناء | 0° ~ 90° |
| 10 | قوة المحرك المتميل | 0.18 كيلوواط |
| 11 | سرعة الانحناء | 1 دورة/دقيقة |
| 12 | الحد الأقصى للشذوذ | 150 ملم |
| 13 | مسافة مركز الجاذبية القصوى | 200 ملم |
| 14 | قلادة التحكم عن بعد | نعم.. |
| 15 | مفتاح القدم | نعم.. |
ميكانيكية ومحمولة للاستخدام في ورشة العمل أو خطوط الإنتاج
الدوران الدقيق والانحناء من خلال المكونات الميكانيكية عالية الصلابة
عاكس ياسكاوا للسيطرة على دوران هادئ وسلس
المكونات الكهربائية لشركة سيمنز من أجل الموثوقية وطول العمر
مجهزة بكل من جهاز التحكم بالعندلة عن بعد وبقدمة الدواسة
توازن الحمل الممتاز والاستقرار لتطبيقات لحام صغيرة
